Câblage type HX711 avec cellule de charge (pont de Wheatstone)

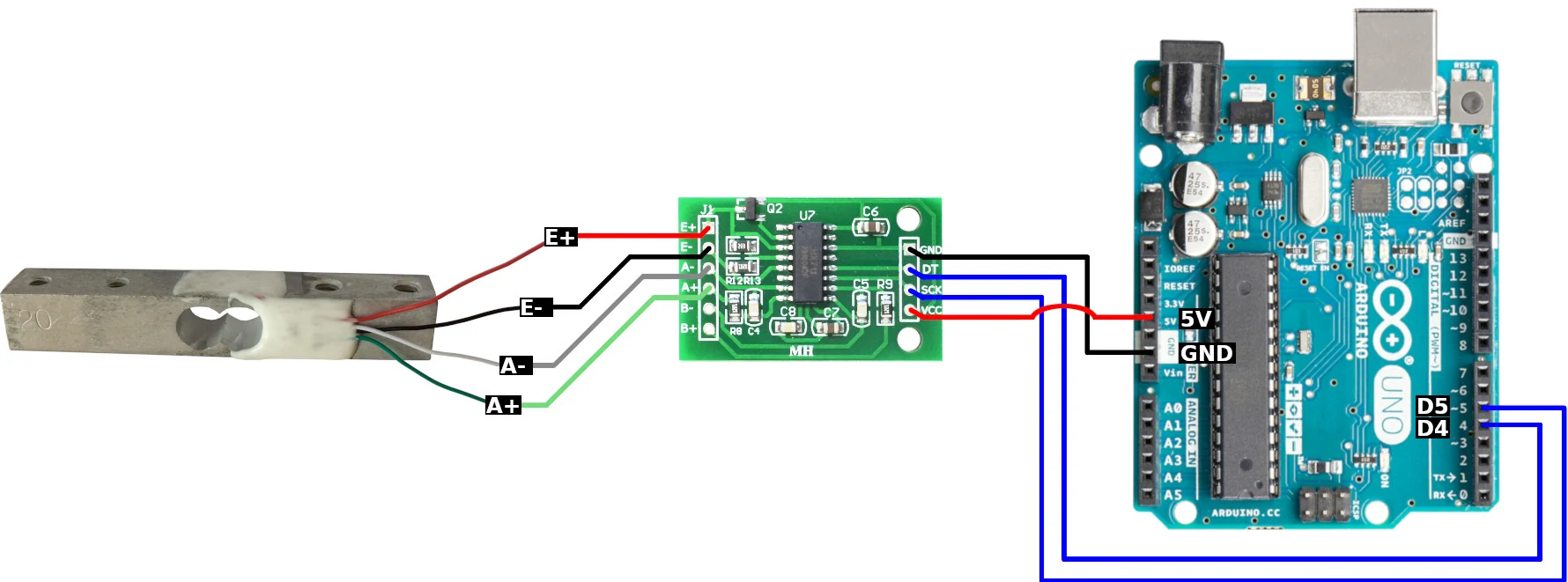

Voir un HX711 — câblage avec cellule de charge 4 fils et un Arduino
Principe
Une cellule de charge 4 fils est un pont de Wheatstone complet. Le HX711 alimente le pont et mesure la très faible tension différentielle produite lors de la déformation.
Correspondance des fils (standard le plus courant)
| Cellule de charge | Fonction | HX711 |
|---|---|---|
| Rouge | Excitation + (E+) | E+ |
| Noir | Excitation - (E-) | E- |
| Blanc | Signal - (S-) | A- |
| Vert | Signal + (S+) | A+ |
⚠️ Les couleurs peuvent varier selon le fabricant → toujours vérifier la fiche technique.
Connexion HX711 → microcontrôleur

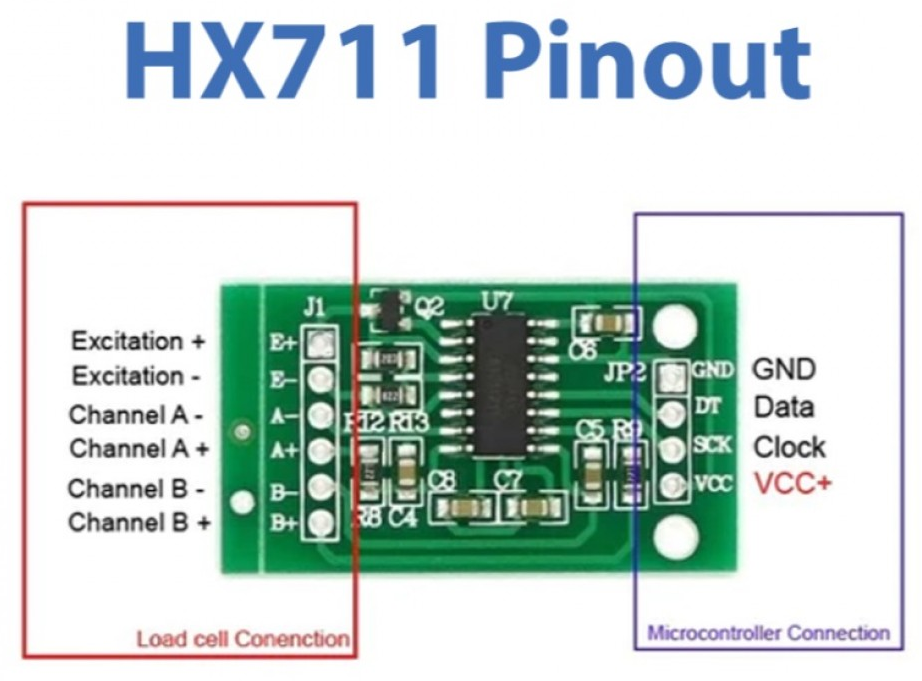

| HX711 | Rôle | MCU (exemple) |
|---|---|---|
| VCC | Alimentation 3,3-5 V | 3V3 ou 5V |
| GND | Masse | GND |
| DT (DOUT) | Données | GPIO entrée |
| SCK (PD_SCK) | Horloge | GPIO sortie |
Schéma fonctionnel simplifié
Cellule de charge → pont de Wheatstone alimenté par E+ / E- → sortie différentielle S+ / S- → amplification + conversion HX711 → données numériques vers microcontrôleur
Bonnes pratiques de câblage
- Utiliser des fils courts et torsadés pour S+ / S-
- Éloigner du bruit (alims à découpage, relais)
- Plan de masse propre si PCB
- Stabilisation mécanique de la cellule avant calibration
- Effectuer une calibration logicielle (tare + facteur d'échelle)
